Куха ротационна скоростна кутия за серво мотор

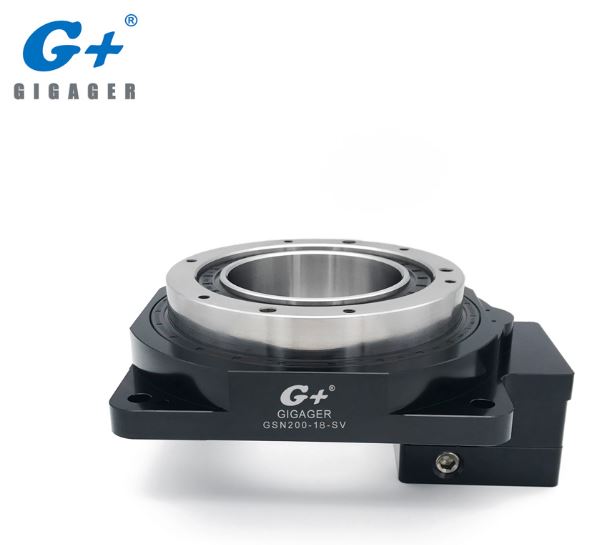

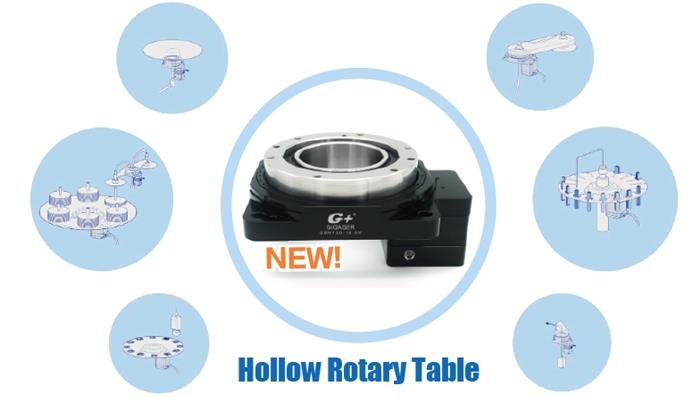

Това е моделът Hollow Rotary Table с номер GSN200-18K-SV с размер на предавателно число 200 mm 1:18 за серво мотор. Кухата ротационна маса GIGAGER, наричана още Hollow Rotary Stage, е предназначена специално за серво моторна скоростна кутия за приложения за управление на движението. Той изцяло се възползва от гъвкавостта на серводвигателя, като дава на дизайнерите по-голяма свобода при проектирането на механизмите.

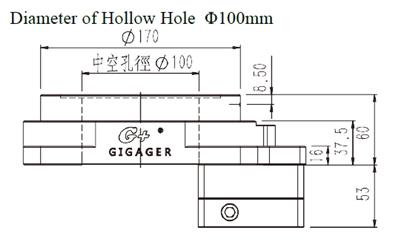

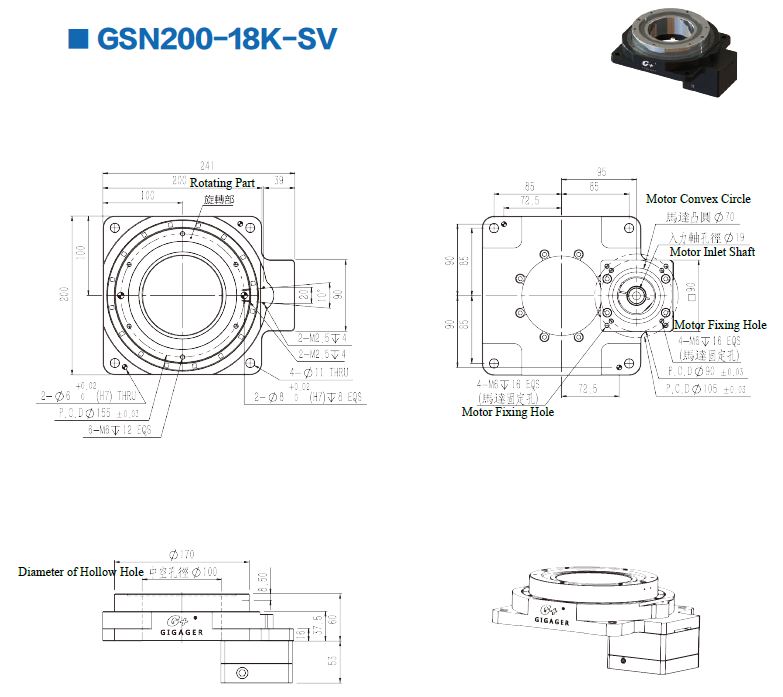

1. Спецификация на модел GSN200-18K-SV

* Серво моторът е конфигуриран от клиента. Горният модел е само за справка

2. Какво представлява кухата ротационна маса?

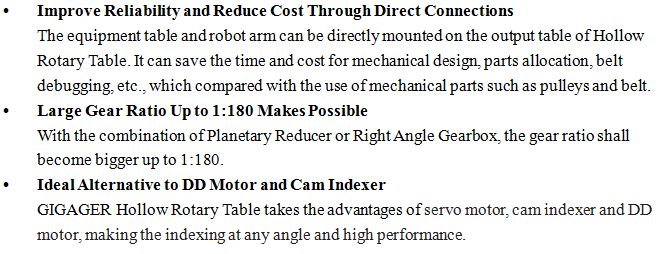

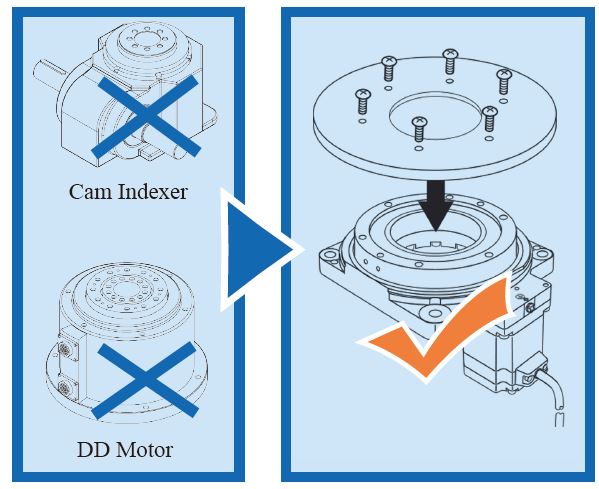

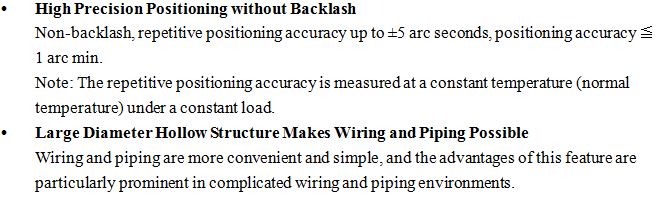

3. Какви са характеристиките на продукта от SV тип куха ротационна маса?

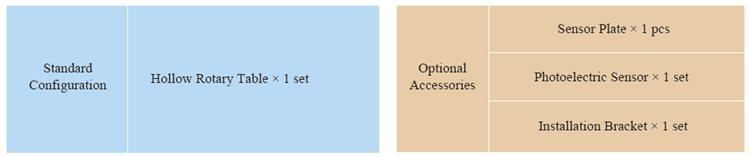

4. Конфигурация на системата от SV тип куха въртяща маса

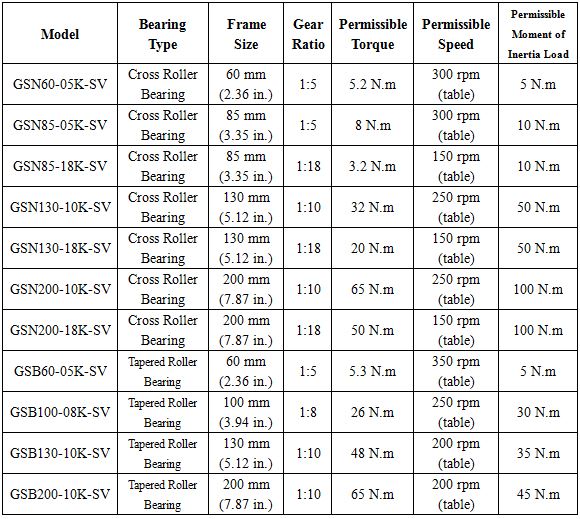

5. Колко SV модел са налични?

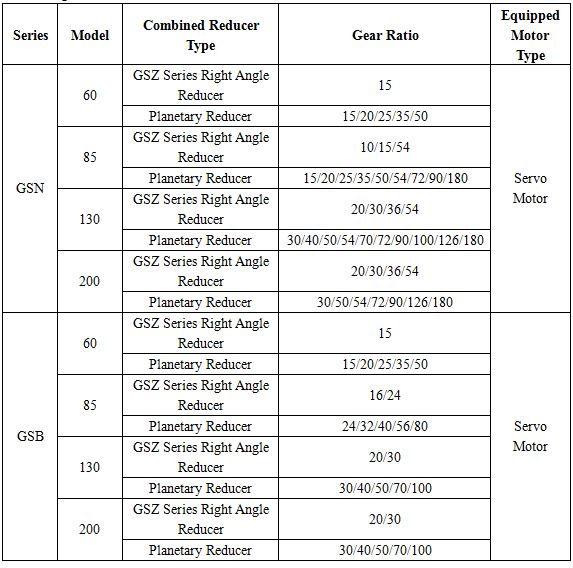

6. Как да се постигне по-голямо изходно съотношение на предавките?

Комбинация от куха ротационна маса с планетарен редуктор

Комбинация от куха ротационна маса с десен ъглов редуктор

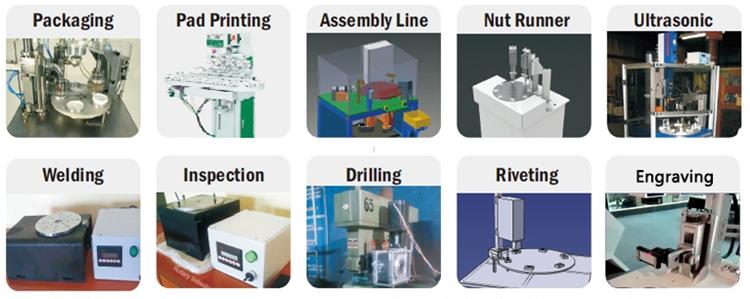

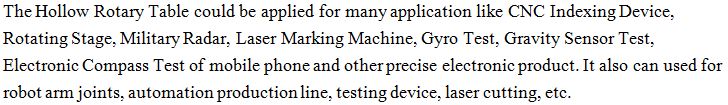

7. Какъв тип устройство може да използва кухия ротационен задвижващ механизъм?

Демо видео връзка:

а. Демо за тест за жироскоп https://youtu.be/PwKiObIMXRM

б. Демо за 4-та ос или 5-а ос https://youtu.be/L9gheXQ6zLc

За повече видеоклип кликнете върху GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

8. Как да изберете правилния модел за моето устройство?

За повече информация относно избора на модел на кухия ротационен задвижващ механизъм, моля вижте страниците за избор на модели в каталога.

9. Как да монтирате серво мотора в кухата въртяща се маса?

Моля, вижте каталога или се свържете с нашите технически продажби.

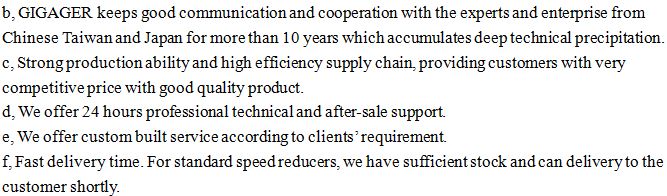

10. Защо да изберете GIGAGER?

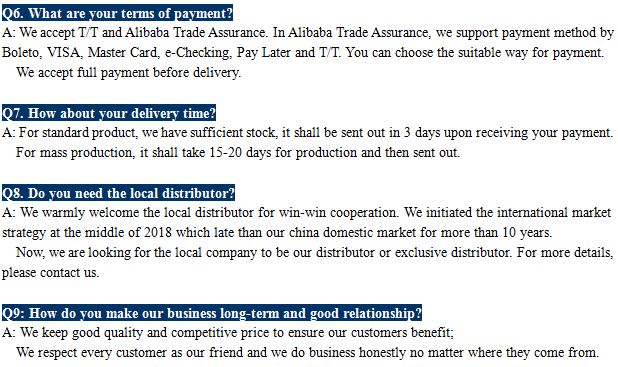

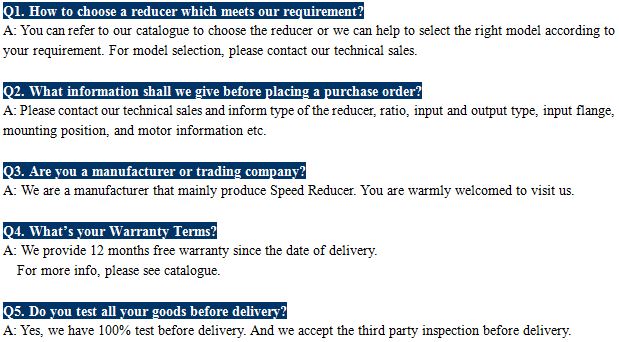

11. Често задавани въпроси

12. Свързана информация

GIGAGER Моторизираните въртящи се маси включват корпус от алуминиева сплав с лагер и прецизно задвижване. Налични са няколко варианта за намаляване на предавките. Характеристики без люспи, големи централни отвори чрез компактни моторизирани етапи и компактен дизайн. Доставя се със стъпкови двигатели или комбинация от серво мотор / енкодер.

Гуандун Saini Интелигентно оборудване технологии Ко ООД произвежда линейни изпълнители, XXY таблици и въртящи маси за индустрията, правителството, науката и изследователските институции по целия свят. Нашите прецизни ротационни задвижвания, XXY етапи и линейни задвижвания се използват в приложенията в медицинските изделия, науките за живота, производството на полупроводници и електронни устройства, съхранението на данни, лазерната обработка, военното / космическото пространство, фотониката, автомобилната и изпитателната сглобяване, научноизследователската и развойна дейност и др. индустрии, изискващи високо прецизни и пропускателни решения за управление на движението.

Какво е Четвъртата ос, петата ос в CNC Lathe?

Четвъртата ос и петата ос се отнасят до двете въртящи се ос на обработващия център, с изключение на X, Y и Z.

Видове 5-осни машини: люлка, вертикална, хоризонтална, NC маса + NC индексираща глава, NC маса + 90 ° B ос, NC маса + 45 ° B ос, NC таблица + универсална хоризонтална машина с пет оси CNC машина A- ос °, двуосно NC шпиндел и др.

Има два начина за въртящия се вал на вертикалния петосен обработващ център. Единият е въртящият се вал на масата. Поставената на леглото маса може да се завърти около оста Х. Определя се като A-ос. Общият работен обхват на оста A е от +30 градуса до - 120 градуса. В средата на работната маса има и грамофон, който се върти около оста Z, дефинирана като ос С, а оста С е 360 градуса. Предимството на това устройство е, че конструкцията на шпиндела е относително проста, твърдостта на шпиндела е много добра, а производствените разходи са сравнително ниски. Въпреки това, общата работна маса не може да бъде проектирана твърде голяма, а тежестта на товароносимостта също е малка. Особено когато въртенето на A-ос е по-голямо или равно на 90 градуса, детайлът ще доведе до голям момент на натоварване в работната маса, когато се реже.

Другият е въртенето на вертикалната глава на шпиндела. Предният край на шпиндела е оръдейна кула, която може да се увие на 360 градуса около Z-ос, за да стане C-ос. Повтарящата се глава също има A-ос, която може да се върти около оста X, обикновено до ± 90 градуса, за да постигне същата функция. Предимството на това устройство е, че обработката на шпиндела е много гъвкава и работната маса може да бъде проектирана много голяма. Огромният фюзелаж на пътническия самолет и огромният корпус на двигателя могат да бъдат обработени на такива обработващи центрове.

Кухата ротационна маса GIGAGER има комбинация от четвъртата ос и петата ос. За подробности се свържете с техническите продажби.
