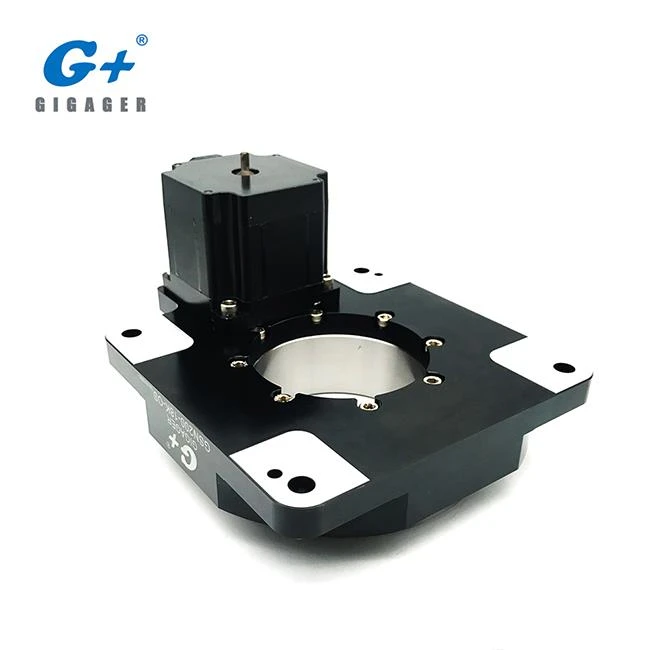

Това е кухият ротационен актуатор номер на модел GSN200-18K-OS с размер на предавателно число от 200 mm 1:18 и стъпков двигател с отворен цикъл. Типът операционна система GIGAGER Hollow Rotary Actuator е линия от продукти, които комбинират куха въртяща маса с висока твърдост и специален стъпков двигател с отворен цикъл и пакет за водача. Той запазва лекотата на използване на стъпков двигател, като същевременно позволява високо точно определяне на големи инерционни натоварвания.
1. Спецификация на модел GSN200-18K-OS
параметър | ||
Тип двигател | Специализиран стъпков двигател с отворен цикъл | |
Роторна платформа | Кръстосани лагери | |
Допустим въртящ момент | Nm | 50 |
Допустима скорост | об | 40 （Повърхност на масата |
Предавателно отношение | 01:18 | |
Момент на инерция | kg.m2 | 108 160 × 10-6 |
Допустимо осево натоварване | N | 4000 |
Допустим момент на инерционен товар | Nm | 100 |
Точност на позициониране | мин | . 2 |
Повторяемост | секунда | ± 5 (0.001 °) |
Равнинност на платформата | mm | ± 0.005 |
Концентричност на платформата | mm | ± 0.01 |
Защита от проникване | IP | 40 |
Прецизен живот | Н | 20000 |
тегло | килограма | 9.5, включително мотор |
Параметър на двигателя | ||
Измерение | mm | 86 |
Номинално напрежение | V / фаза | 3.36 |
Номинален ток | A / фаза | 5.6 |
Импеданс на бобината | Ω / фаза | 0.6 |
Индуктивност на бобината | МЗ | 5.2 |
Задържащ момент | Nm | 9.5 |
Момент на инерция | g.cm2 | 2500 |
Дължина на двигателя | mm | 96.5 |
Защита от проникване | IP | 20 |
Стъпка Ъгъл | 1.8 ° | |
Водя | 4 | |
шофьор | |
Входен волтаж | DC48V |
Команден вход | Pulse + Direction DC5V |
2. Какво представлява кухата ротационна маса?
3. Какви са характеристиките на продукта от тип куха ротационна задвижка тип OS?
4. Конфигуриране на системата на кухия ротационен актуатор тип OS
5. Колко модела на ОС са налични?
6. Какъв тип устройство може да използва кухия ротационен задвижващ механизъм?
Демо видео връзка:
а. Демо за тест за жироскоп https://youtu.be/PwKiObIMXRM
б. Демо за 4-та ос или 5-а ос https://youtu.be/L9gheXQ6zLc
За повече видеоклип кликнете върху GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
7. Как да изберете правилния модел за моето устройство?
За повече информация относно избора на модел на кухия ротационен задвижващ механизъм, моля вижте страниците за избор на модели в каталога.
8. Защо да изберете GIGAGER?
9. Често задавани въпроси
10. Свързана информация
Ротационните задвижващи механизми с кухи валове GIGAGER имат кухи отвори с голям диаметър (проходен отвор), които спомагат за намаляване на сложността на окабеляване и тръбопроводи, като опростяват проектирането на оборудването. Диаметърът на кухия вал варира от 28 mm до 100 mm в зависимост от размера на рамката на задвижващия механизъм.
Масите и рамената на оборудването могат да бъдат монтирани директно на изходната маса. Това спестява разходи за проектиране на инсталационен механизъм, подреждане на необходимите механични части и регулиране на опъването на ремъка, когато за монтаж се използват компоненти като колани и ролки.
Предимства на пресечени ролкови лагери
Елементите на търкаляне на кръстосаните ролкови лагери обикновено са разположени в кръстосано сечение в единичен канал за надпревара от цилиндрични или конусни ролки, а ролките са разделени от месингов фиксатор или инженерно пластмасов дистанционен елемент, за да имат високо въртене. Точност, голям капацитет на натоварване, малък форм-фактор и висока скорост на въртене и твърдост, както и широка гама приложения. Пресечените ролкови лагери са подходящи за промишлени роботи, станки с ЦПУ, DD двигатели, медицинско оборудване и други полета.
1. Пресечните ролкови лагери могат лесно да се сглобяват във всички посоки на главния вал. Той може да бъде масово произведен чрез стандартизация и сериализация и е удобен за сглобяване и използване.
2. Ролковите лагери могат да издържат както на радиални, така и на аксиални натоварвания, така че лагерите с кръстосани ролки могат да бъдат опростени много повече от многобройните комплекти комбинирани носещи конструкции.
3. кръстосани лагери, поради високата ефективност на въртене и ниско разсейване на топлина, смазочна консумация на мазнини е малък.
4. Радиалните и аксиални размери на кръстосаните ролкови лагери могат да бъдат ограничени. Следователно, според пространството, е възможно да се използват ситуации с висока прецизност и висока твърдост с малки изисквания към пространството.
