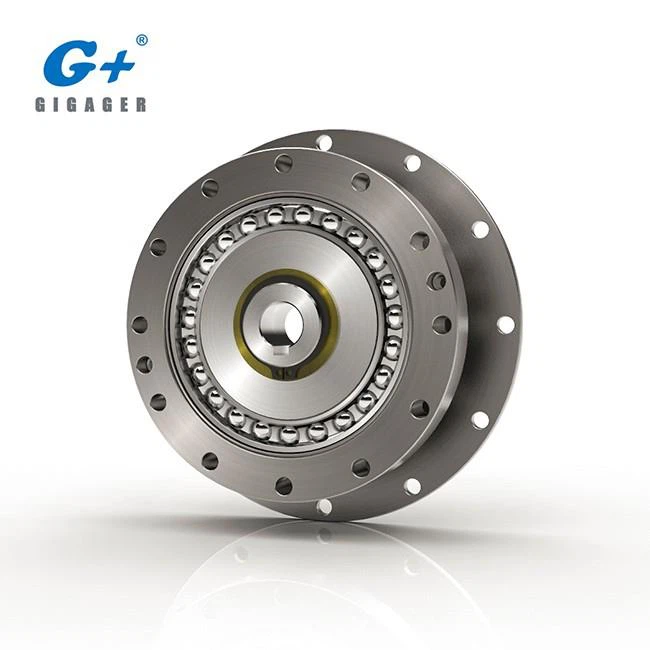

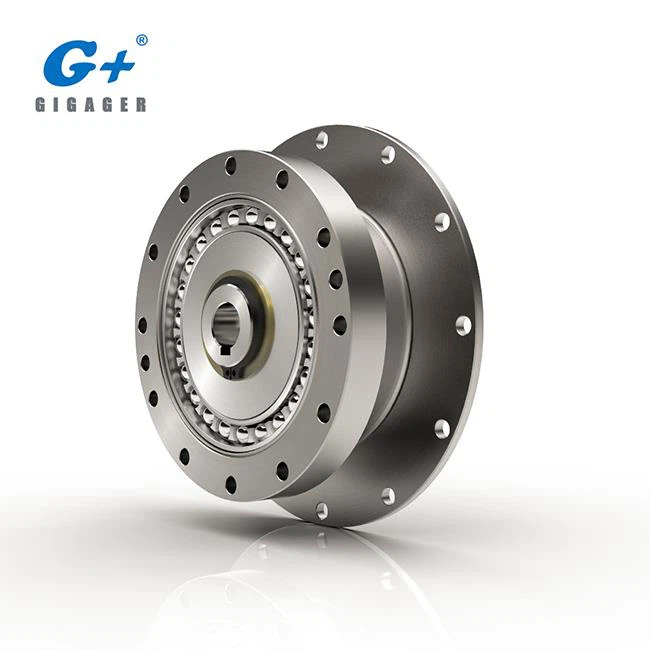

Комплектният комплект G + SHF 14 се характеризира с монтирана повърхност и голям проходен отвор. Предлага се в 4 съотношения на намаляване от 30: 1 до 100: 1, SHF предлага въртящи моменти от 9 до 54 N • m. Серията SHF е съставена от само 3 прости части (flexspline, генератор на вълни и кръгъл шлиц), предназначени за директна интеграция в машини и оборудване.
1, номер на модел
серия | размер | съотношение | Тип |
СВЧ | 14 | 30/50/80/100 | 2А-R |
2, Технически данни
Номер на модел на зъбно колело | СВЧ-14-XX-2A-R | ||
Данни за предавките | |||
Сериен номер | съотношение | Ограничение за многократен въртящ момент | Ограничение за моментния въртящ момент |
СВЧ-14-30-2A-R | 30 | 9 | 17 |
СВЧ-14-50-2A-R | 50 | 18 | 35 |
СВЧ-14-80-2A-R | 80 | 23 | 47 |
СВЧ-14-100-2A-R | 100 | 28 | 54 |
3, Чертеж
