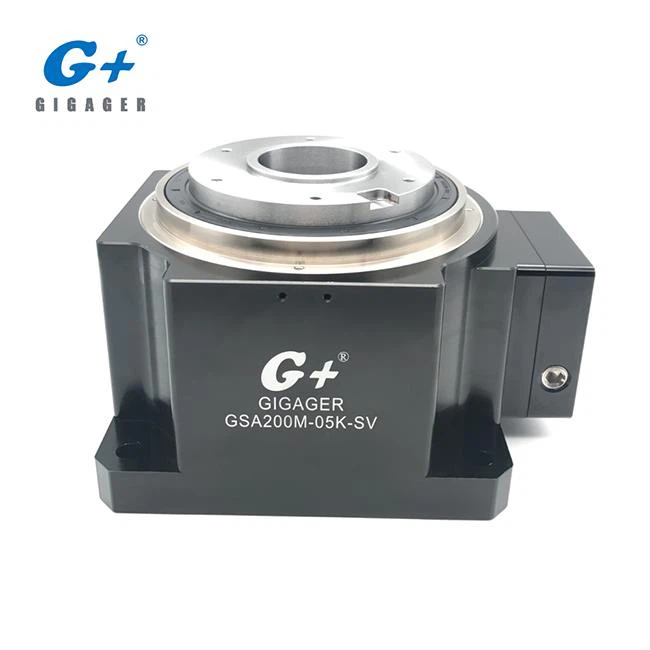

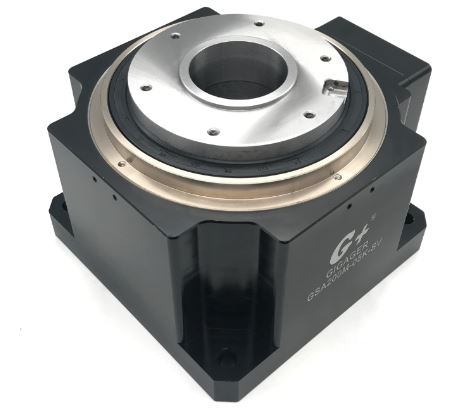

Това е прецизната ъглова ротационна маса GSA200-05K-SV с предавателно отношение 1: 5 размер на масата 200mm за серво мотор. Прецизната правоъгълна въртяща маса прави окабеляването и тръбопроводите по-удобни и прости, а предимствата на тази функция са особено изявени в сложни кабелни и тръбни среди. С високото си тяло, което е проектирано, тя може да понесе по-голямо аксиално натоварване повече от Hollow Rotary Table до 5000N.

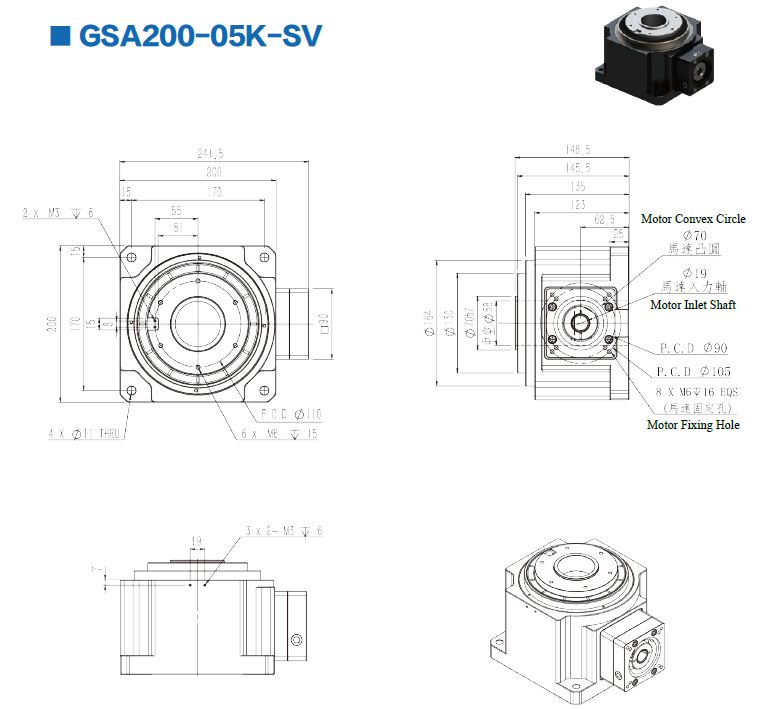

1. Спецификация на прецизната правоъгълна въртяща маса GSA200-05K-SV
параметър | ||
Тип двигател | Марка 750W SV Motor | |
Допустим въртящ момент | Nm | 80 |
Допустима входна скорост | об | 2000 |
Допустимо осево натоварване | N | 5000 |
Повторяемост | секунда | ± 5 (0.001 °) |
Равнинност на платформата | mm | ± 0.005 |
засечка | мин | . 1 |
тегло | килограма | 18 |
Параметър на двигателя | ||
Марка | код | Модел |
Fuji | F | GYS 751D5 |
Mitsubishi | М | HF-KFS-73 |
Panasonic | P | MSMD082G1U |
SANYO | С | Q1AA07075D |
Yaskawa | Y | SGMAH-08A |
ориенталски | О | DX475 |
делта | T | ECMA-C30807 |
* Серво моторът е конфигуриран от клиента. Горният модел е само за справка

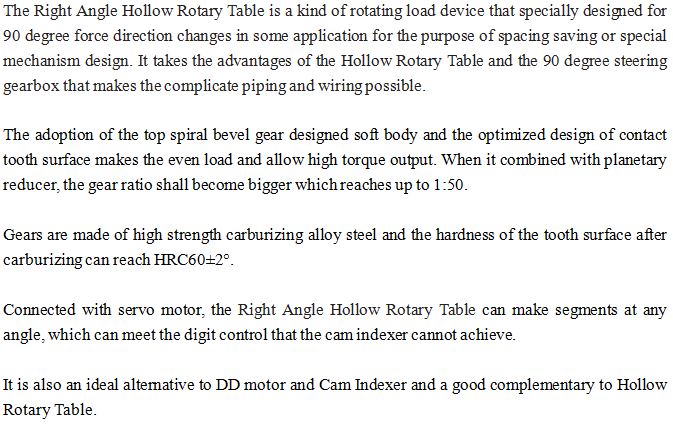

2. Какво представлява прецизната ъглова въртяща маса?

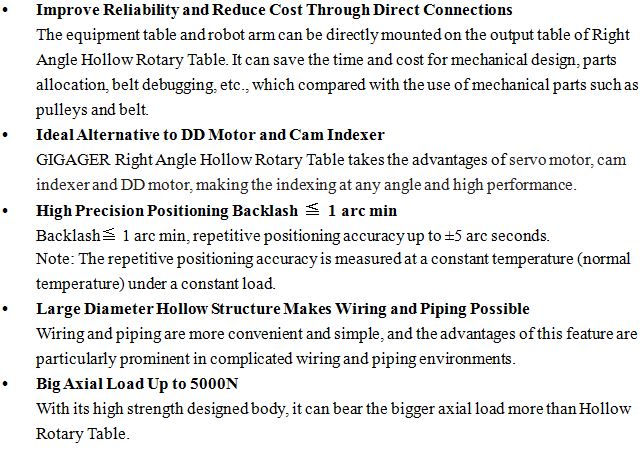

3. Какви са характеристиките на продукта за прецизната ъглова ротационна маса?

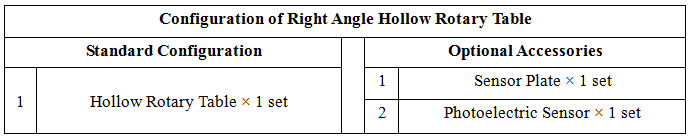

4. Конфигуриране на системата за прецизна въртяща маса под ъгъл

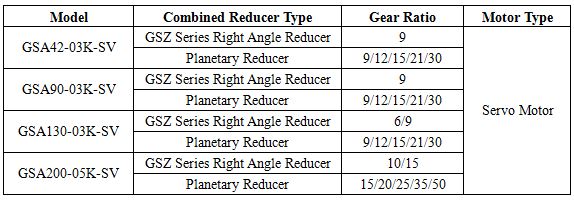

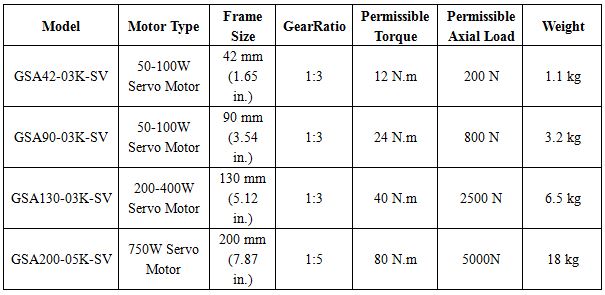

5. Колко модела са налични?
За повече подробности, моля, вижте приложения каталог. (изтеглете PDF на тази страница)
6. Как да се постигне по-голямо изходно съотношение на предавките?
Комбинация от прецизна правоъгълна въртяща маса с планетарния редуктор

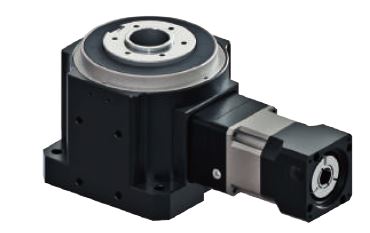

Комбинация от прецизна правоъгълна въртяща маса с десен ъглов редуктор
7. Какъв тип устройство може да използва прецизната ъглова въртяща маса?
За повече видеоклип кликнете върху GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

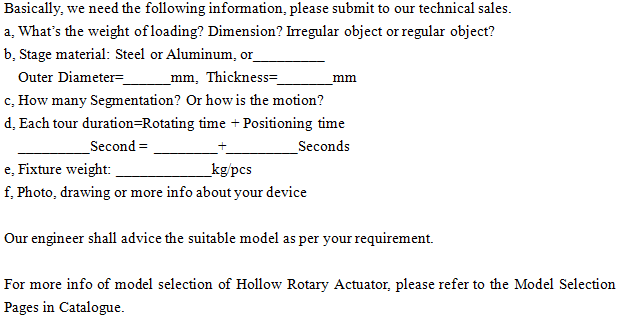

8. Как да изберете правилния модел за моето устройство?
За повече информация относно избора на модел на кухия ротационен задвижващ механизъм, моля вижте страниците за избор на модели в каталога.
9. Как да монтирате серво мотор в прецизна въртяща маса?
Моля, вижте каталога или се свържете с нашите технически продажби.
10. Защо да изберете GIGAGER?

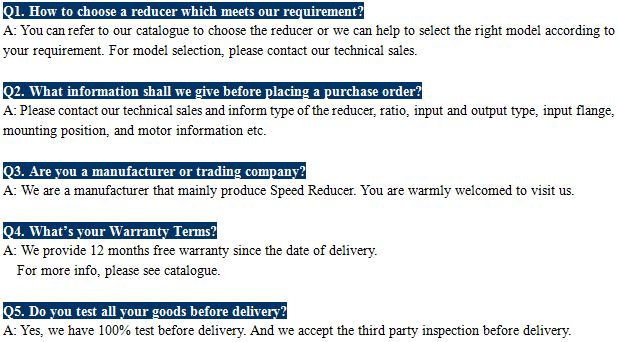

11. Често задавани въпроси
Забележка 1: Обмяна на въртящ момент на единица
Въртящ момент | 1 Nm | 1 N.cm | 1 kgf.m | 1 kgf.cm | 1 lbf.ft | 1 lbf.in |
1 Nm | 1 | 102 | 0,10197 | 10,197 | 0.7376 | 8.8509 |
1 N.cm | 10-2 | 1 | 1,0197 × 10-3 | 0,10197 | 7,376 × 10-3 | 8,8509 × 10-2 |
1 kgf.m | 9.8066 | 980.665 | 1 | 102 | 7.233 | 86.79 |
1 kgf.cm | 9,8066 × 10-2 | 9.8066 | 10-2 | 1 | 7,233 × 10-2 | 0.8680 |
1 lbf.ft | 1.356 | 1,356 х 102 | 0.1383 | 13.83 | 1 | 12 |
1 lbf.in | 0.113 | 11.3 | 1,152 × 10-2 | 1.152 | 8,333 × 10-2 | 1 |
Бележка 2: Ъглови единици
Ъглови единици | стойност | символ | стенография |
степен | 1/360 кръг | ° | Градусите |
Дугова минута | 1/60 градуса | '(просто число) | arcmin, амин, MOA |
Arc-секунден | 1/60 arcmin | "Двойно просто число" | arcsec |
1/1000 Arc Second | 1/1000 ъглови секунди | УО |
