Ротационен етап на кухия отвор

Това е кухата ротационна маса модел номер GSN130-18K-SV с размер на зъбното колело 130mm предавателно отношение 1:18 за серво мотор. Кухата ротационна маса GIGAGER, наричана още Hollow Rotary Stage, е предназначена специално за серво моторна скоростна кутия за приложения за управление на движението. Той изцяло се възползва от гъвкавостта на серводвигателя, като дава на дизайнерите по-голяма свобода при проектирането на механизмите.

1. Спецификация на модел GSN130-18K-SV

* Серво моторът е конфигуриран от клиента. Горният модел е само за справка

2. Какво представлява кухата ротационна маса?

3. Какви са характеристиките на продукта от SV тип куха ротационна маса?

4. Конфигурация на системата от SV тип куха въртяща маса

5. Колко SV модел са налични?

6. Как да се постигне по-голямо изходно съотношение на предавките?

Комбинация от куха ротационна маса с планетарен редуктор

Комбинация от куха ротационна маса с десен ъглов редуктор

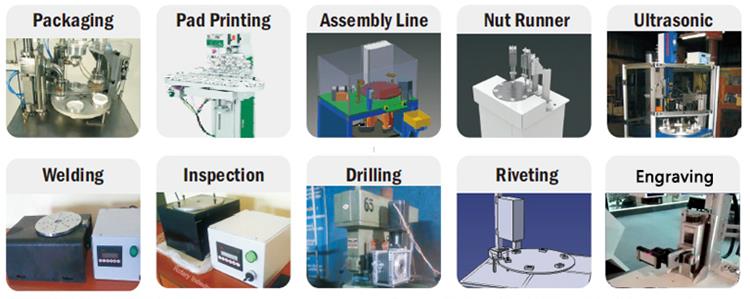

7. Какъв тип устройство може да използва кухия ротационен задвижващ механизъм?

Демо видео връзка:

а. Демо за тест за жироскоп https://youtu.be/PwKiObIMXRM

б. Демо за 4-та ос или 5-а ос https://youtu.be/L9gheXQ6zLc

За повече видеоклип кликнете върху GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

8. Как да изберете правилния модел за моето устройство?

За повече информация относно избора на модел на кухия ротационен задвижващ механизъм, моля вижте страниците за избор на модели в каталога.

9. Как да монтирате серво мотора в кухата въртяща се маса?

Моля, вижте каталога или се свържете с нашите технически продажби.

10. Защо да изберете GIGAGER?

11. Свързани знания

Кухите ротационни маси GIGAGER осигуряват превъзходно ъглово позициониране и са предназначени за премахване на проблеми с люлеене, триене и износване, свързани с червячни, зъбни и ремъчни предавки. Ниските разходи за поддръжка и високата пропускателна способност на кухия ротационен задвижващ механизъм осигуряват най-ниската обща цена на притежание.

Компактният пакет и превъзходният дизайн на кухия ротационен задвижващ механизъм е оптимизиран, за да се сведе до минимум височината на етапа. Ниският профил на етапа намалява общата работна височина на системата. Ъгловите контактни лагери се използват, за да се постигне максимална производителност по отношение на колебание, моментна коравина и триене. Кухите ротационни маси GIGAGER имат голяма куха дупка, която може да се използва за захранване чрез проводна линия или доставка на лъч.

Точното позициониране е осигурено с таблица с висока производителност. Нулевата хлабина прави GIGAGER Hollow Rotary Table идеалното решение за приложения, които изискват чести промени в посоката.

Как да изберете подходящия серво мотор и редуктор на скоростта?

1) Проверете дали вашият номинален въртящ момент е по-малък от номиналния въртящ момент на редуктора.

2) Номинален въртящ момент на серво мотора (умножен по x) коефициент на намаляване е по-голям от номиналния въртящ момент.

3) Натоварването се преобразува в момента на инерцията на серводвигателя през редуктора, който е в рамките на допустимия диапазон на серводвигателя.

4) Потвърдете, че точността на редуктора може да отговаря на вашите изисквания за контрол.

5) Структурата на редуктора може да отговаря на изискванията на оборудването и може да бъде свързана с избрания серво мотор.

В допълнение към предавателното отношение на редуктора, изходен въртящ момент, аксиална сила на изходящия вал, радиална проверка на силата; също зависи от точността на предаване на редуктора, в зависимост от работните условия. Тъй като предавателната точност е висока и цената е висока, стига двигателят и редукторът да отговарят на вашите изисквания (функция и производителност), това е добре.

С редуктор може да увеличи въртящия момент, но скоростта се намалява, така че редукторът на скоростта трябва да се съобразява изчерпателно със скоростта и въртящия момент. Например, на трансфер машина, има две общи методи за шофиране: (мощността на серво мотора е приблизително изчислени чрез изчисление. Обхватът не може да се губи, така че мощността на двигателя два метода не е много по-различно.)

Въвеждане на куха ротационна маса:

Кухата ротационна платформа е патентован продукт, революционен нов продукт. Използва се в различни приложения с въртеливо движение. Тя може да замени DD MOTOR с разклонител. Той съчетава висока ефективност на работа, висока прецизност, висока твърдост и висока цена. Това е революционен продукт в механизма на въртеливо движение. Баланс между две, повтори позициониране на точност ≦ 5 секунди, моторът е лесно да се подготви, стабилна натоварване, може да се комбинира с AC серво мотор или стъпков двигател за произволно ъглово разделение, не само може да се постигне цифрово управление, което не може да се постигне. Точността на позициониране може да бъде сравнима с DD двигателите. Може значително да намали разходите, да ви донесе неочаквани резултати!

Приложение:

Ротационната маса може да се използва в автоматизацията на производствената линия

Лазерно маркиране или въртящ се патрон в гравиращата машина

Ротационен вал в механизма за прецизно подравняване

Лекотоварен робот

Кухата въртяща се платформа може директно да замени гърбичния разпределител и DD двигателя. Кухата въртяща се платформа е високо позиционираща прецизна цифрова въртяща се платформа, която има предимствата на ниска цена и висока точност и заема мощна позиция в въртящата се платформа. пазар,
