Отличава се с висока ъглова точност на позициониране в комбинация с висока товароносимост с отворен център, G + IP номинални кухи въртящи се маси осигурява разделителна способност за позициониране на дъгата, предлагащи водонепроницаеми и прахоустойчиви характеристики, отговарящи на изискването за сцени от влажност и водна струя при автоматизация на производството линия. Елиминирайки люфта, триенето и проблемите с износването, продуктите гарантират навлизането на вода и външни частици.
Със специален водоустойчив и прахоустойчив дизайн, G + IP номинална GSH ротационна маса варира от IP65 до IP54, за да предостави повече възможности за избор на производителите и интеграторите за автоматизация.
Освен това, G + IP номинални GSH ротационни маси, наричани още хипоидни ротационни маси, осигуряват превъзходно ъглово позициониране, осигурено от хипоидна конструкция на предавките, за да се елиминират проблемите на люлка, триенето и износването, свързани с задвижвания на червячи, зъбни колела и ремъци. Без поддръжка и високи характеристики на пропускателната способност на G + IP номиналните хипоидни ротационни етапи води до най-ниската обща цена на собственост.
Съотношенията на G + IP номинална хипоидна ротационна маса са фиксирани 1:30 без да се свързва планетарна скоростна кутия. След като се свържете с планетна скоростна кутия, съотношението може да бъде до 90K, 120K, 150K, 210K и т.н.
G + IP номинална хипоидна въртяща се маса се задвижва от стъпкови или серводвигатели с инкрементни или абсолютни мулти-оборотни енкодери. Сменяеми фланцови пластини и съединители на входното устройство за текущи диапазони на серво мотори и стъпков двигател.

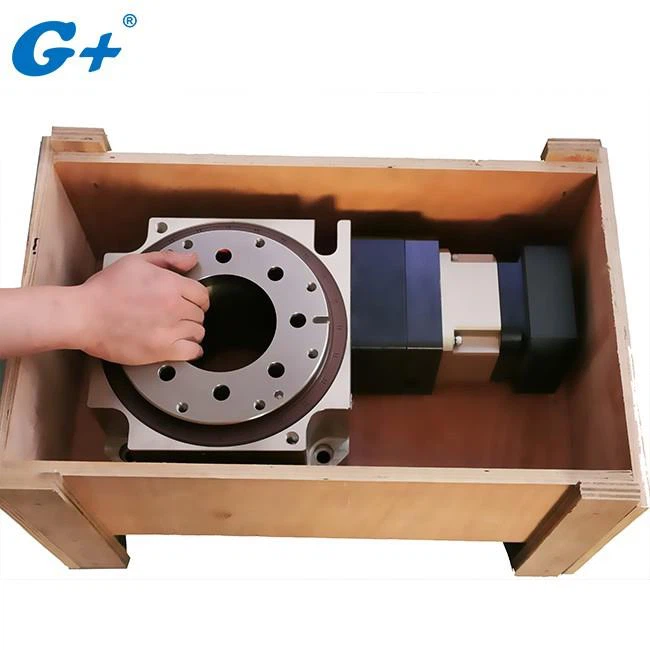

1. Снимка на G + IP номинална хипоидна ротационна таблица
2. Колко налични вида
Ние предлагаме 4 размера на хипоидни въртящи се редуктори.
серия | Коефициент на предавка | IP рейтинг | Съответстващ тип мотор | Повторяемост | Точност на позициониране | Допустим въртящ момент | Допустима скорост на масата | тегло |
GSH60-30K | 01:30 | IP54 | Серво мотор / стъпков мотор | ≤10 дъга сек | ≤50 дъга сек | 30 Nm | 90rpm | 0.9кг |
GSH100-30K | 01:30 | IP65 | Серво мотор / стъпков мотор | ≤10 дъга сек | ≤50 дъга сек | 115N.m | 90rpm | 8.5кг |
GSH150-30K | 01:30 | IP65 | Серво мотор / стъпков мотор | ≤10 дъга сек | ≤50 дъга сек | 220 Nm | 90rpm | осемнайсеткилограм |
GSH200-30K | 01:30 | IP65 | Серво мотор | ≤10 дъга сек | ≤50 дъга сек | 450 Nm | 90rpm | 57килограма |
С добавянето на планетарната скоростна кутия (един етап) съотношението може да бъде до 90K, 120K, 150K, 210K и т.н.
3. Метод на инсталиране
G + Hypoid ротационни редуктори приемат хоризонтална, окачване и вертикална инсталация.
4. Технически параметър
Изтеглете каталога отгоре или в страницата за изтегляне.
